Столбовые подстанции СТП КТП

Назначение и условия эксплуатации

Столбовые трансформаторные подстанции СТП (КТП столбового типа) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Их основная область применения — электроснабжение сельских населённых пунктов, дачных и коттеджных посёлков, фермерских хозяйств, насосных станций и других рассредоточенных объектов малой и средней мощности.

Подстанции рассчитаны на продолжительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Столбовые подстанции выпускаются в нескольких климатических исполнениях, подходящих для большинства макроклиматических районов.

Категорию размещения и климатическое исполнение выбирают по ГОСТ 15150-69. Для районов с экстремальными морозами рекомендуется применять трансформаторы в герметичном исполнении ТМГ с морозостойким маслом и уплотнениями.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Конструкция СТП должна обеспечивать защиту от дождя, снега и прямого солнечного излучения при открытой установке.

Специфика и особенности

Главная особенность столбовых подстанций — установка силового трансформатора на опорах (стойках) воздушной линии электропередачи. Это даёт ряд конструктивных и экономических преимуществ перед наземными КТП.

• Компактность — не требуется выделения земельного участка, ограждения и устройства фундамента;
• Заводская готовность — поставляется полным комплектом: трансформатор, площадка, высоковольтное оборудование и шкаф РУНН;
• Универсальность — на площадку можно установить масляный трансформатор ТМ, ТМГ, ТМФ, ТМГФ в гофрированном или радиаторном баке мощностью от 16 до 250 кВА;
• Простота подключения — ввод ВН выполняется воздушной линией, выводы НН подключаются к шкафу с автоматическими выключателями;
• Низкие затраты — минимум строительных работ, быстрое развёртывание силами бригады электромонтёров.

Всё оборудование ВН (разъединитель, предохранители, ограничители перенапряжения) размещается на опоре и обеспечивает видимый разрыв для безопасного обслуживания.

Основные комплектующие

Состав СТП оптимизирован для открытой установки и минимального обслуживания.

• Силовой трансформатор — масляный герметичный (ТМГ) или традиционный (ТМ) мощностью 16–250 кВА.
• Устройство высокого напряжения (УВН) — разъединитель 10 кВ с ручным приводом, предохранители ПКТ, ограничители перенапряжения ОПН.
• Шкаф распределительный 0,4 кВ (РУНН) — с вводным автоматом или рубильником, фидерными выключателями (2–4 линии), возможен учёт.
• Площадка под трансформатор — сварная металлическая конструкция с кронштейнами для крепления к опорам и лестницей или скобами.
• Заземляющее устройство — контур заземления и спуски к корпусу трансформатора и нейтрали.

Требования к эксплуатации

Эксплуатацию СТП осуществляет обученный персонал с группой по электробезопасности не ниже III в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте надёжность крепления площадки к опорам и затяжку болтовых соединений;
• осмотрите изоляторы, предохранители, разъединитель — не должно быть трещин, сколов, загрязнений;
• измерьте сопротивление заземляющего устройства (не более 4 Ом при глухозаземлённой нейтрали 0,4 кВ);
• проверьте уровень масла и давление (для герметичного исполнения) в трансформаторе.

В процессе работы

• соблюдайте нагрузочный режим трансформатора в пределах номинальной мощности, кратковременные перегрузки — по ГОСТ 14209-97;
• следите за отсутствием обледенения и снежных наростов на изоляторах и проводах;
• не реже раза в год проводите осмотр контактных соединений и подтяжку болтов.

Порядок технического обслуживания и периодичность испытаний — по ПТЭЭП, приложение 3. Допустимые перегрузки трансформатора — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

Размещение трансформатора на высоте более 4,5 м над землёй и открытая установка дают СТП ряд преимуществ в плане безопасности и охлаждения.

• Защита от несанкционированного доступа — трансформатор находится вне зоны досягаемости посторонних лиц;
• Пожаробезопасность — масло не поддерживает горение, свободная циркуляция воздуха исключает локальный перегрев;
• Молниезащита — опоры с заземлением работают как молниеприёмники, а ОПН защищают изоляцию от перенапряжений;
• Экономия пространства — отсутствие наземного павильона сохраняет полезную площадь участка;
• Простота обслуживания — доступ к оборудованию осуществляется с приставной лестницы или автоподъёмника, замена предохранителей не требует отключения всей линии.

«Столбовая подстанция на герметичном трансформаторе — это «поставил и забыл». Мы испытываем площадки на прочность с двойным весом трансформатора, чтобы гарантировать отсутствие деформаций даже при экстремальных ветровых и снеговых нагрузках».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания СТП минимален и включает в основном визуальные осмотры и контроль электрических параметров.

Виды и периодичность

Герметичные трансформаторы ТМГ, устанавливаемые на СТП, не требуют замены масла на всём протяжении срока службы. Рекомендуется раз в 5 лет проверять антикоррозийное покрытие площадки и шкафа.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для герметичных масляных трансформаторов интервал испытаний масла может быть увеличен при стабильном внутреннем давлении и температуре.

Конструкция, устройство

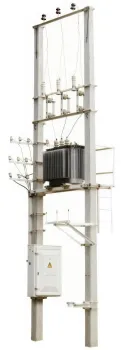

Столбовая подстанция монтируется на одной или двух железобетонных (реже — металлических) опорах. Силовой трансформатор устанавливается на металлической площадке, закреплённой на опорах хомутами или сваркой. Высоковольтное оборудование размещается на траверсах в верхней части опор, а распределительный шкаф 0,4 кВ — на опоре или на отдельной стойке у земли.

Варианты конструкции

Площадка под трансформатор оснащается перилами и лестницей с защитным ограждением. Все металлические части заземляются. Кабельные спуски НН выполняются самонесущим изолированным проводом (СИП) или кабелем.

Конструкция СТП соответствует требованиям ГОСТ 14695-80 в части механической прочности и защиты от атмосферных воздействий. Заземление выполняется по ПУЭ, гл. 1.7.

Собственное производство

Завод выполняет полный цикл изготовления столбовых подстанций — от металлоконструкций до испытаний в сборе.

• резка и сварка площадок из стального проката с горячим цинкованием или порошковым покрытием;
• сборка шкафов РУНН с установкой автоматических выключателей, приборов учёта и защиты;
• контрольная сборка на заводском стенде с закреплённым трансформатором для проверки геометрии и соосности;
• высоковольтные испытания изоляции вводов и проверка сопротивления заземляющих устройств.

«Мы проектируем площадки СТП с трёхкратным запасом по нагрузке. Даже если трансформатор обледенеет и добавится ветер, конструкция останется неподвижной. Это безопасность, которую нельзя купить по остаточному принципу».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает столбовые подстанции СТП мощностью от 16 до 250 кВА. Наиболее востребованные модели:

Полная номенклатура, включая модели 160 и 250 кВА, а также чертежи площадок и шкафов предоставляются по запросу. Возможно изготовление СТП с сухими трансформаторами для специальных требований.

Расшифровка маркировки

Маркировка на примере СТП-100/10-0,4 У1:

• С — столбовая (стоечная);
• ТП — трансформаторная подстанция;
• 100 — мощность силового трансформатора, кВА;
• 10 — номинальное напряжение на стороне ВН, кВ;
• 0,4 — номинальное напряжение на стороне НН, кВ;
• У1 — климатическое исполнение.

В технической документации также может применяться обозначение КТП-С или МТП. Термины «столбовая» и «матчтовая» часто взаимозаменяемы, но индекс «С» исторически закрепился за подстанциями, монтируемыми на стойках ЛЭП.

Надежность продукции и гарантийное обслуживание

Каждый комплект СТП перед отправкой заказчику проходит приёмо-сдаточные испытания с проверкой электрических и механических характеристик.

Заводские испытания включают: измерение сопротивления изоляции, высоковольтные испытания вводов, проверку целостности заземления, тепловизионный контроль контактов. Протоколы прилагаются к паспорту.

Гарантийный срок — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. В течение гарантийного периода завод устраняет заводские дефекты или производит замену оборудования.

Условие сохранения гарантии — соблюдение правил транспортировки, монтажа и эксплуатации согласно ПТЭЭП и руководству по эксплуатации.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и тип трансформатора;
• класс напряжения ВН и НН;
• климатическое исполнение;
• количество опор и их тип (железобетонные, металлические);
• количество отходящих фидеров 0,4 кВ и необходимость учёта.

Инженеры завода подготовят коммерческое предложение и компоновочный чертёж в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия для партнёров:

• предоплата 50% — запуск производства;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• для постоянных заказчиков возможна отсрочка платежа.

Цены фиксируются спецификацией до конца календарного месяца. Доставка осуществляется транспортом завода или самовывозом.

Персональный подбор и быстрый заказ

Наши специалисты помогут выбрать столбовую подстанцию под ваш проект: рассчитают нагрузку, подберут трансформатор, определят тип опор и скомпонуют шкаф РУНН. Мы учтём климатические особенности, категорию надёжности и условия подключения.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Стандартные модели СТП изготавливаются за 4–6 недель. Комплекты с нестандартной комплектацией — по согласованию.

«Столбовая подстанция — это проверенная годами классика сельской электрификации. Мы делаем её с заботой о людях, которые будут её обслуживать, и о потребителях, которые будут получать свет без перебоев».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация столбовых подстанций СТП регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
